Области применения
Применяется при вертикальной и горизонтальной планировке элементов строительных конструкций и интерьера, при разметке и контроле горизонтальности и вертикальности расположения поверхностей. Лазерный нивелир «НЛР-180» идеально подходит для выполнения следующих видов внутренних и наружных строительных работ:
- разметочные операции при нивелировании плоскостей строительных конструкций;
- разметочные операции при отделочных работах;
- перенесение горизонтальных проекций в разных плоскостях;
- контроль вертикальности конструкций при монтаже стен, дверей, окон, перегородок;
- декорирование помещений, расположение вдоль горизонтальной и вертикальной линий элементов отделки или деталей интерьера;
- монтаж гипсокартонных плит и подвесных потолков;
- сведение строительных конструкций (например, стен и перегородок) под прямым углом;
- укладка настенной и напольной плитки.
Благодаря большой дальности действия может с успехом применяться на открытых стройплощадках.
Краткое описание
Лазерный ротационный нивелир «НЛР-180» имеет вращающуюся лазерную головку. Неподвижная головка создает проекцию точки. Качающаяся лазерная головка на угол 30° и 60° создает проекции отрезков разной длины. Вращающаяся лазерная головка со скоростью 200, 450 и 600 об/мин создает проекции непрерывных линий разной интенсивности вокруг прибора.
Ручное выравнивание прибора выполняется с помощью регулировочных колес по показанию прецизионных ампул. Для выполнения разметочных работ на открытой стройплощадке нивелир комплектуется электронным детектором, который улавливает лазерный луч даже при солнечном свете. Когда луч попадает в приемное окно, на дисплее детектора отображается стрелка, указывающая, в каком направлении надо сместить детектор. При прохождении лазерной линии через центр приемника стрелка сменяется горизонтальной чертой.
Основания прибора имеют отверстия с резьбой 5/8” для установки на штатив. Лазерный ротационный нивелир выполнен в пылевлагозащищенном металлическом корпусе в кожухе из ударопрочного пластика со степенью защиты IP54. Поставляется в пластиковом кейсе.
Особенности
- Вращение лазерной головки со скоростью 200, 450 и 600 об/мин создает проекцию непрерывной линии вокруг прибора
- Качание лазерной головки на угол 30° и 60° создает проекцию отрезков повышенной яркости в направлении луча
- Неподвижная лазерная головка создает проекцию точки
- Три прецизионных ампулы для ручного выравнивания
- Значительно повышает производительность разметочных операций
- Позволяет выполнять разметочные операции одному человеку
- Исключает необходимость проверки
- Выполнен в пылевлагозащищенном металлическом корпусе в кожухе из ударопрочного пластика со степенью защиты IP54
- Электронный детектор лазерного луча с установочным кронштейном в комплекте
- Два основания для работы в горизонтальном и вертикальном положениях
- Отверстия с резьбой 5/8” для установки на штатив
Технические характеристики
Дальность действия: до 180 м
Точность: ± 0,21 мм/м
Функции лазерного луча:
- проекция точки
- проекция отрезков благодаря качанию лазерной головки на угол 30° и 60°
- проекция непрерывных линий разной интенсивности благодаря вращению лазерной головки со скоростью 200, 450 и 600 об/мин
Лазерный диод: класс 3А, 635 нм
Выходная мощность лазера: не более 5 мВт
Установочная резьба под штатив: 5/8 “
Напряжение питания нивелира: 3,0 В от 2-х элементов типа «D»
Напряжение питания детектора лазерного луча: 9,0 В от элемента типа 6F22 «Крона»
Габаритные размеры: 165 х 100 х 130 мм

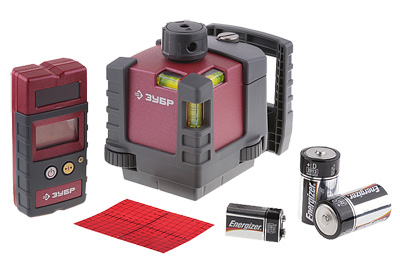

Комплектация
Нивелир ротационный лазерный «НЛР-180» 1 шт.
Электронный детектор лазерного луча 1 шт.
Кронштейн для крепления детектора 1 шт.
Мишень для лазерного луча 1 шт.
Элементы питания тип «D» 1,5 В 2 шт.
Элементы питания тип 6F22 «Крона» 9 В 1 шт.
Пластиковый кейс 1 шт.
